Network Lab Setup — Cisco Packet Tracer
A multi-topology network simulation covering VLAN design, RIP and OSPF routing, and the core services DHCP, NAT and DNS, built to mirror an end-to-end enterprise environment.محاكاة شبكة متعددة الطوبولوجيا تغطي تصميم VLAN وتوجيه RIP وOSPF والخدمات الأساسية DHCP وNAT وDNS، لمحاكاة بيئة مؤسسية متكاملة.
The fundamentals, built end to endالأساسيات مبنية من الألف إلى الياء
This lab covers the core pieces of a small enterprise network: segmented VLANs with proper subnetting, routing between sites, and the services that clients depend on.يغطي هذا المختبر المكونات الأساسية لشبكة مؤسسية صغيرة: VLANs مقسَّمة بشبكات فرعية سليمة، والتوجيه بين المواقع، والخدمات التي يعتمد عليها العملاء.
I configured the devices and ran stability and performance checks, including ping tests across the topology.أعددت الأجهزة وأجريت فحوصات للاستقرار والأداء، منها اختبارات ping عبر الطوبولوجيا.
- Platformالمنصة
- Cisco Packet TracerCisco Packet Tracer
- Protocolsالبروتوكولات
- RIP, OSPF, DHCP, NAT, DNSRIP وOSPF وDHCP وNAT وDNS
- Segmentationالتقسيم
- VLANs and subnettingVLANs والشبكات الفرعية

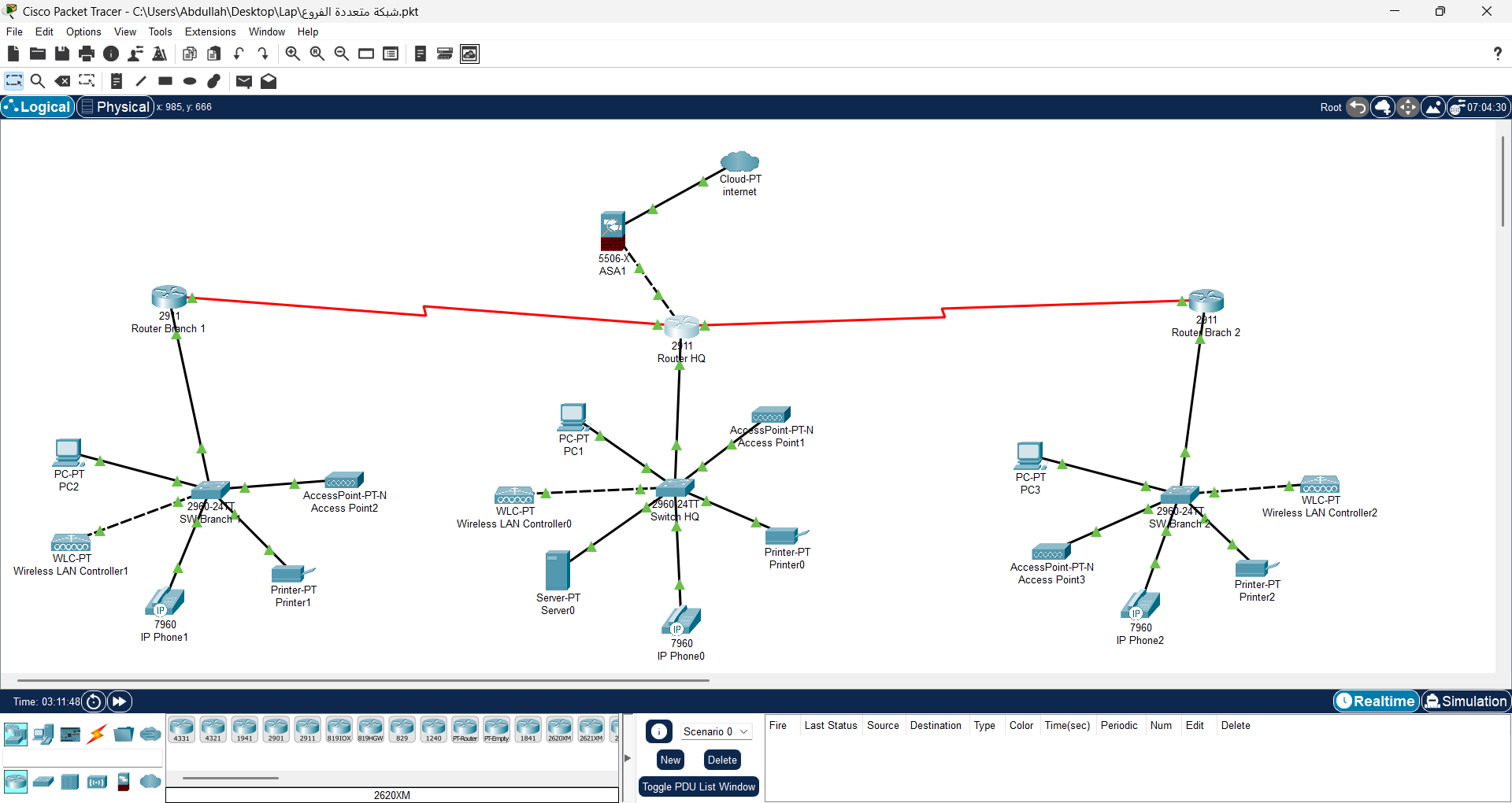

Topologyالطوبولوجيا
What I configuredما الذي أعددته

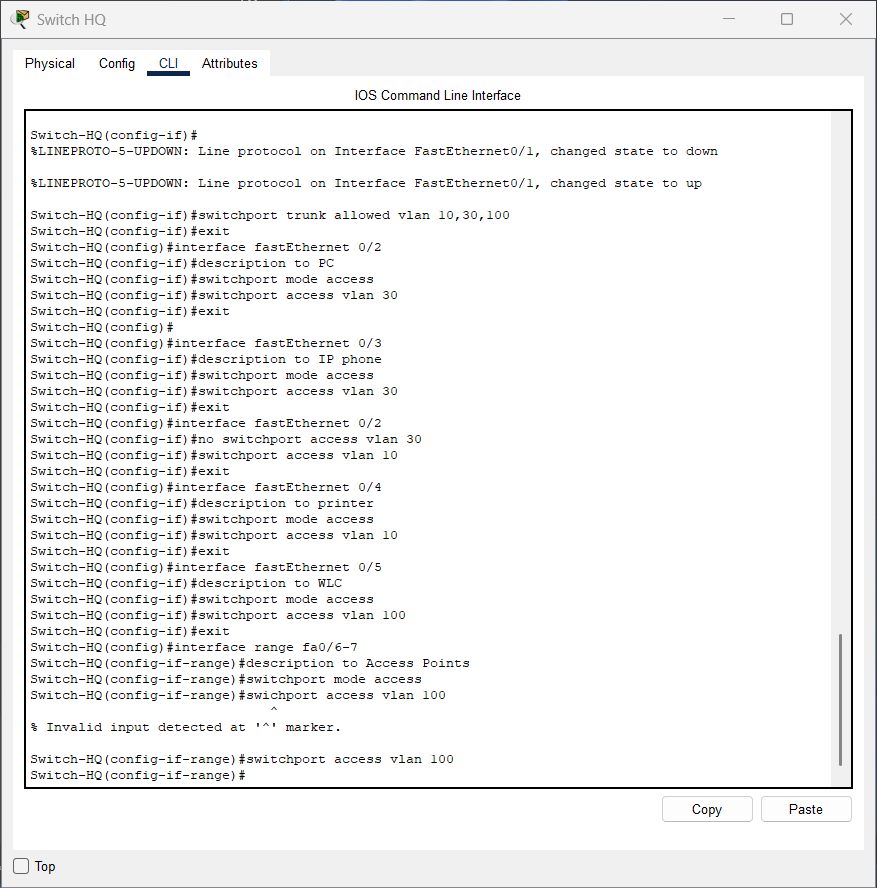

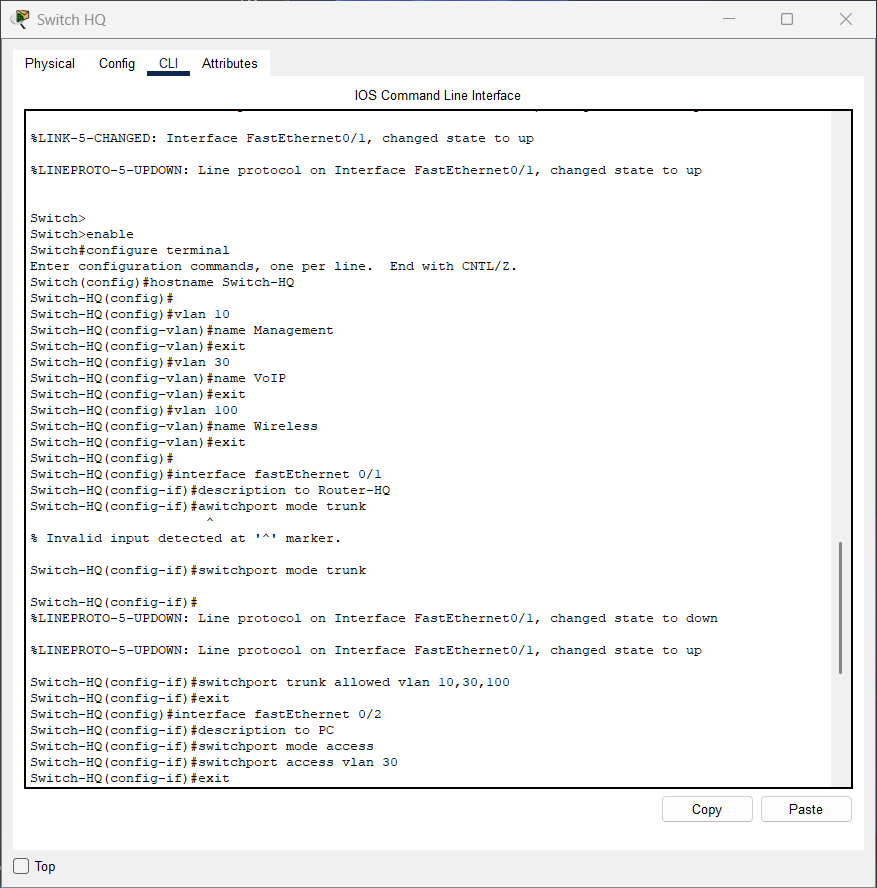

- Multiple VLANs and subnets for segmentation.عدة VLANs وشبكات فرعية للتقسيم.

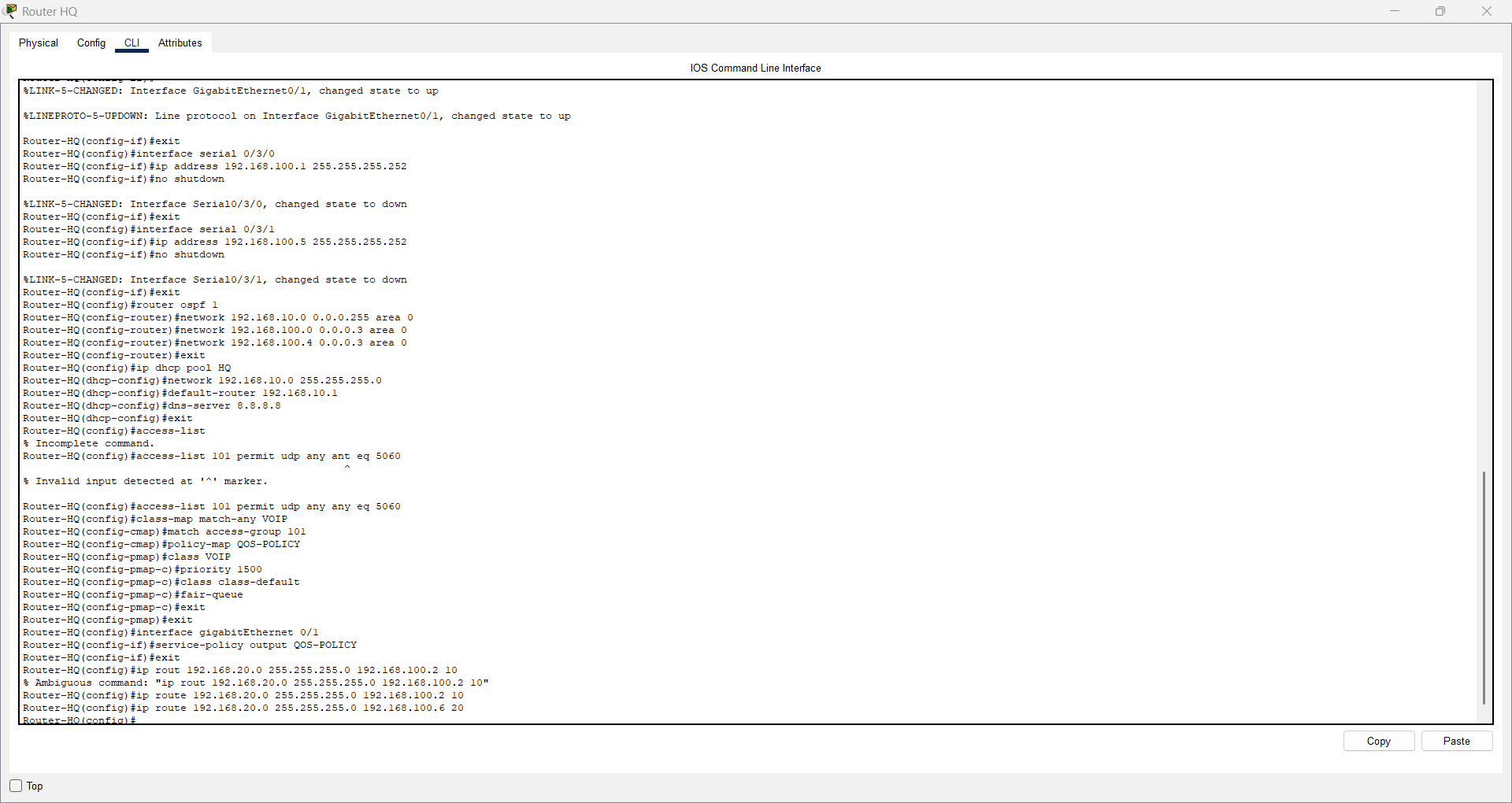

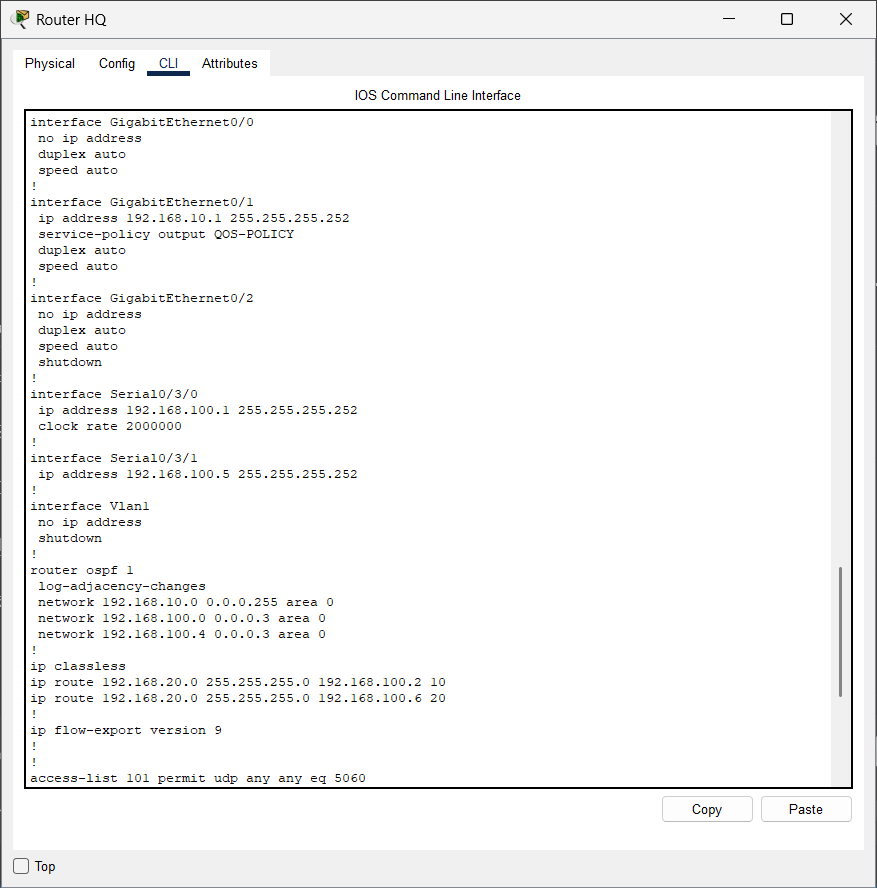

- RIP and OSPF routing protocols.بروتوكولا التوجيه RIP وOSPF.

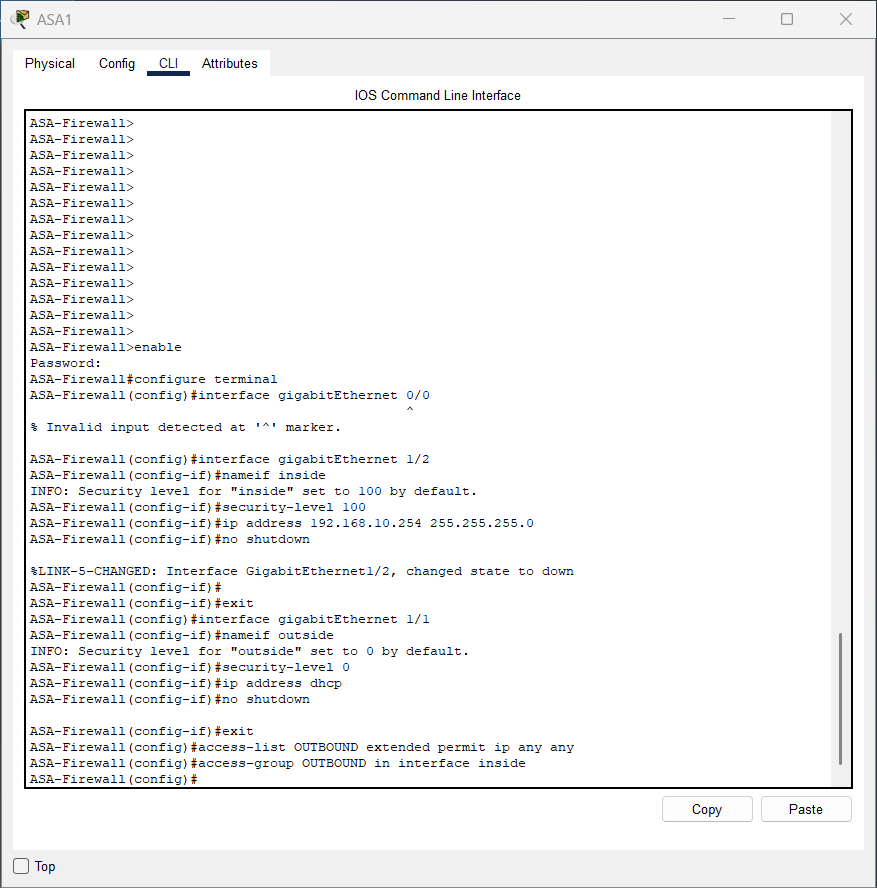

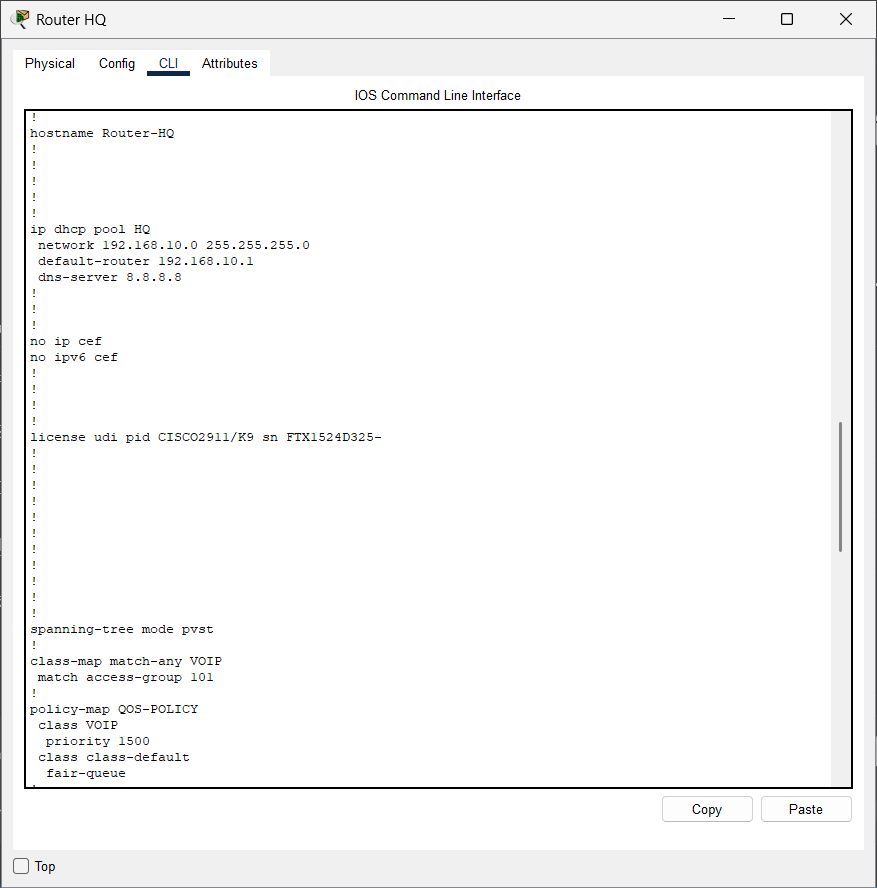

- DHCP, NAT and DNS services.خدمات DHCP وNAT وDNS.

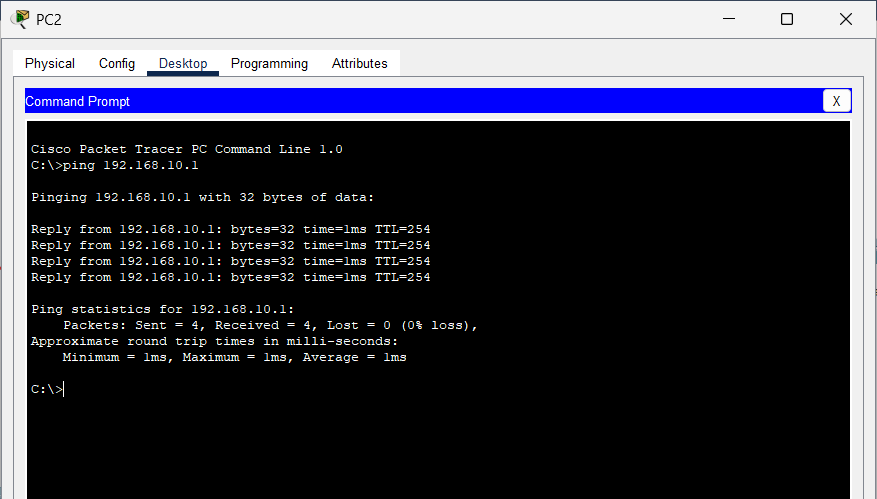

- Stability and performance testing with ping.اختبار الاستقرار والأداء بـping.
What this project showsما يُظهره هذا المشروع
- Network design with VLANs and subnetting.تصميم الشبكات بـVLANs والشبكات الفرعية.
- Configuring RIP and OSPF.إعداد RIP وOSPF.
- DHCP, NAT and DNS services.خدمات DHCP وNAT وDNS.
- Testing a network and troubleshooting connectivity.اختبار الشبكة واستكشاف مشاكل الاتصال.
Want the details behind this project?تريد تفاصيل أكثر عن هذا المشروع؟
I’m happy to walk through the design, the configs and what I would change in production.يسعدني شرح التصميم والإعدادات وما الذي سأغيّره في بيئة الإنتاج.
